Греющий кабель. Виды. Сравнение. Подключение
- Пищевой внутренний 10 ват саморегулирующаяся с экраном (с заземлением)
- Простой 16 ват наружный без экрана
- Простой 16 ват наружный с экраном
Саморегулирующий – это значит, что кабель потребляет количество энергии в зависимости от окружающей среды. Чем холоднее, тем больше и наоборот.
Подключение кабеля: При подключении одна концевая часть изолируется (силовые жилы соприкасаться между собой) другой конец подключается к вилке и в розетку.
*Важно учесть прогревает кабель не более 30 метров, с одной стороны.

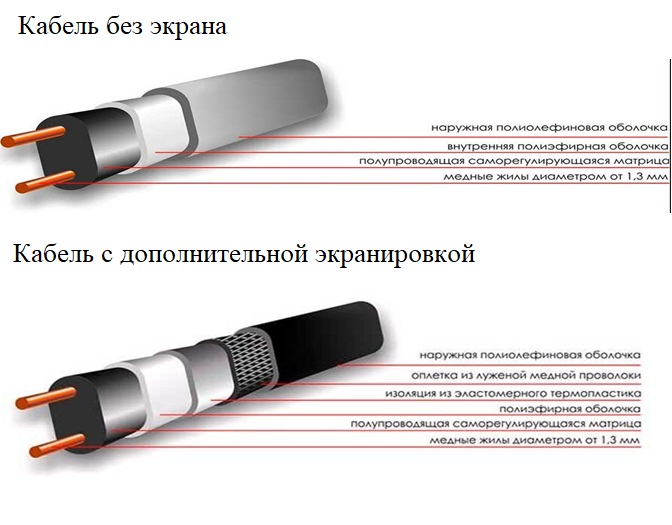

Состав саморегулирующего греющего кабеля
Если говорить по-простому, то это конструкция с двумя жилами из меди, проводящими электричество, с расположенной между ними нагревающей матрицей которая на всем протяжении находится в зоне действия электрической цепи между питающими проводами. Задача такой матрицы состоит в нагреве и регулировании температуры.
Отличие наружного кабеля с экраном и без него |
|
|
С дополнительной экранировкой |
Без экранирования |
|
1) Не допускает соприкосновения эл тока (например, в скважину) если прохудилась внешняя оболочка с кабеля. Часто бывают случаи, когда в частных домах при включении воды от нее бьет током. Причина - нет заземления или кабель без экрана соприкасается с водой. |
1) Из-за отсутствия экранирующей оплетки запрещается укладка на открытых территориях и местах, где имеет место агрессивное воздействие. |
|
2) За счет дополнительной экранировки из медных луженых проволок кабель более крепкий, прочный и защищён от механических повреждений извне и ЭМ излучения. |
2) Модели без экрана укладываются в местах отсутствия УФ лучей и риска механического влияния. Проводник может повредиться, если по нему будут стучать, ходить, бить и т. д. |
|
3) Может быть дополнительно подключен на заземление, что дает дополнительную защиту от поражения электрическим током, в случае повреждения нагревательного кабеля. |
3) Без экрана стоимость дешевле. |
Отличия кабеля. Наружный или внутренний? |
|
|
Преимущества Внутреннего
|
Преимущества Наружного
|
|
1) Меньшее потребление 10 вт на метр. 2) Прост в монтаже. Легко вытащить и заменить. 3) Имеет заземление, пищевой. Защита от влаги. 4) Нужен меньше метраж при покупке, чем у наружного 5) Требует меньшего утепления в отличии от наружного. 6) Нагревает теплоноситель, а не воздух, который держит в последствии тепло.
*Внимание! Прогревает кабель не более 30 метров в длину, с одной стороны. |
1) Низкая стоимость
|
|
Недостатки: |
Недостатки: |
|
1) Дороже по сравнению с наружным
|
1) Большее потребление 16вт на метр 2) Сложная замена. (разматывать с трубы) 3) Не имеет заземление и защиты от влаги. 4) Требует при установке больший метраж, чем у внутреннего. 5) Требует большего объёма теплоизоляции от внешней среды 6) Нагревает воздух вокруг трубы. Теплоноситель быстрее остывает.
*Внимание! Прогревает кабель не более 30 метров в длину, с одной стороны.
|
Установка подключение греющего кабеля.
Устанавливается либо с наружи трубы, либо внутрь.
При наружной установке наматывается на трубу по спирали, количество витков зависит от диаметра трубы, для тонкой трубы спираль не обязательна. Длина одного отрезка варьируется от 65 до 25 метров, от -20° до -35° температуры окружающей среды соответственно.
После обязательно утеплить энергофлексом или подобным материалом. Для соединения с розеткой используется электропровод с вилкой и термоусадочные муфты на клеевой основе и наконечник для изоляции конца греющего кабеля.
Сопутствующие товары: комплект термоусадки с наконечником и без, силовой кабель с вилкой, армированный скотч или стяжки, установочная муфта (для внутреннего), энергофлекс
Потребление и нагрев: внешний-16вт/м, нагрев до 65°, внутренний -10вт/м, нагрев до 85°

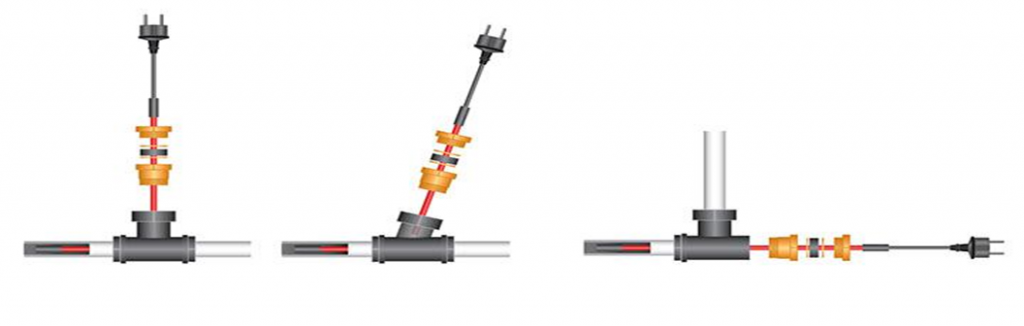

А Способы ввода внутреннего кабеля в магистраль. Ниже на схеме
Для установки внутреннего кабеля есть специальный тройник код 8232. И Муфта код 8312
