Оборудование скважины. Перечень и варианты фитингов

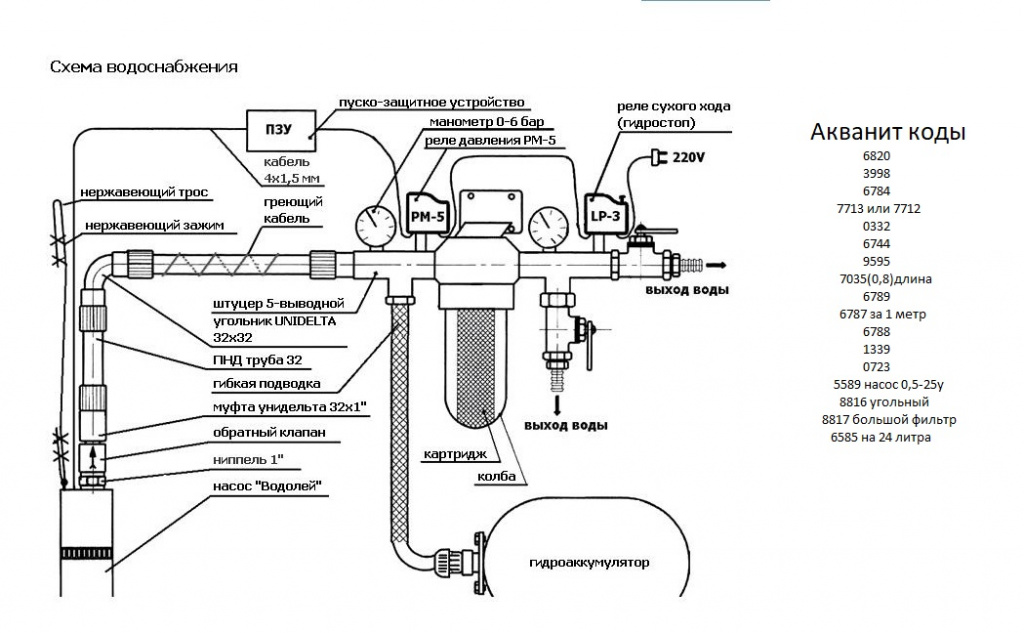

После подбора насоса можно приступать к обвязке скважины, тут, как правило, все зависит от индивидуальных особенностей расположения скважины, точек разбора, и пожеланий покупателя, но есть ряд общих положений и советов.

1.Диаметр трубы от насоса до поверхности земли должен соответствовать выходному диаметру насоса, обычно в паспорте насоса прописывается рекомендуемый диаметр. Этим же диаметром желательно довести до распределительного узла, на который устанавливается реле управления насосом.

2.Подключение насоса надо производить на жесткую трубу а не на гибкий шланг, чаще всего используется труба ПНД (полиэтилен низкого давления).

3.Если вода не очень чистая желательна установка фильтров грубой фильтрации перед всеми узлами управления и рабочими элементами системы, такими как реле давления, реле сухого хода, гидроаккумулятор, запорные краны , и прочее. Подробности в статье настройка реле

4.Настройка системы производится в первую очередь исходя из возможностей насоса и дебета скважины (то есть нельзя требовать от системы 4 кубометра воды в час, если скважина может дать только два, и нельзя выставлять на реле давления 4 атмосферы, если насос после преодоления подъема с глубины может накачать только три)

5. Обратный клапан помогает в работе автоматики (поддерживает давление в системе) за счет того, что не пускает воду обратно в скважину, а так же исключает завоздушивание системы.

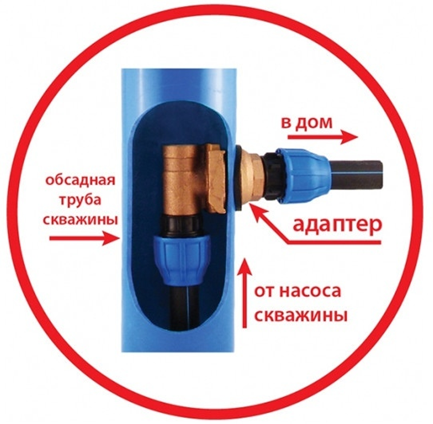

6. В случае если труба находится под землей и уходит в горизонталь. Требуется разборный угол. Адаптер обсадной скважиной трубы схема ниже:

Адаптер для скважены.

Все строители хорошо понимают, что любая водопроводная труба прокладывается несколько ниже уровня промерзания грунта. В противном случае в холодное время года, замерзшая вода способна разорвать трубу. Адаптер, которое еще называют pitless-адаптером, имеет две части. Одна часть детали врезается в обсадную трубу на такой глубине, которая необходима для обеспечения круглогодичного использования водопровода без замерзания. От нее в дом прокладывается труба водопровода. Вторая часть находится с внутренней стороны обсадной колонны и соединена с трубой от насоса, который погружен в скважину. Такой адаптер дает возможность поместить насос через обсадную колонну в нижнюю часть скважины и соединить все части в единый водопровод, не прибегая к раскапыванию приямка. После этого вся система становится полностью пригодной для круглогодичной эксплуатации.

Скважинный адаптер устанавливают внутри обсадной трубы так, чтобы труба от водопровода располагалось ниже уровня промерзания грунта. Конструкция адаптера позволяет легко доставать глубинный насос для проведения ремонта или планового обслуживания.

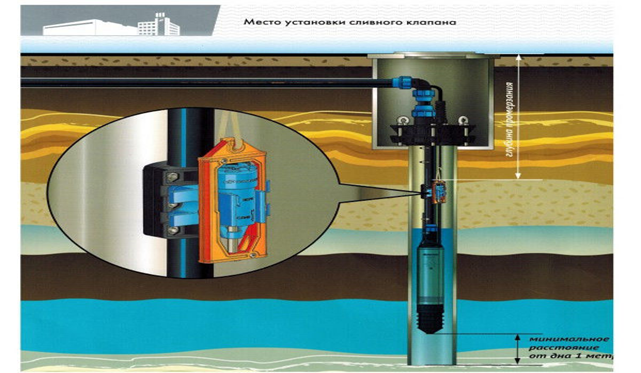

7.В случае если скважина используется только летом (для полива например). На зиму необходимо ее сливать. (консервация скважины). Под давлением этого делать нельзя, сначала выключить насос из розетки, открыть водоразборные точки, далее открыть сливной клапан «джилекс фокус» в самой скважине (потянув за шнур). Таким образом вода сливается обратно в скважину до точки промерзания.

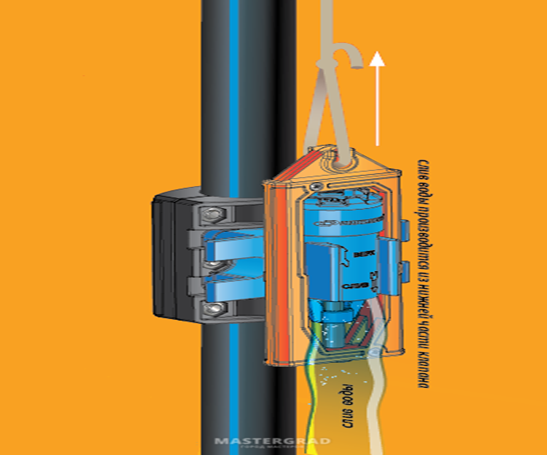

Ниже представлен сливной клапан Джилекс фокус:

8. И Еще один вариант Альтернативой данному клапану существует фитинг Автослив специально предназначен для автоматического слива воды из напорных труб скважины или колодца в зимнее время.

Принцип его работы:

После отключения насоса происходит падение давления, при его снижении до 0,6 − 0,7 bar, клапан открывается и происходит (осуществляет) естественный слив остатков воды в скважину.

После запуска насоса, при повышении давления до 1,5 bar, клапан закрывается.
Автоматический сливной клапан представляет собой устройство в латунном корпусе с пластиковым клапаном внутри. При снижении давления в магистрали клапан открывает сливное отверстие. При повышении давления, вода с силой толкает клапан к отверстию, полностью его перекрывая. Такая конструкция более герметична в сравнении с аналогами.

• Материал — латунь.
• Присоединительные размеры — 3/4"

Установка в тройник на пнд трубу. Не глубже 5 метров от уровня земли. Или выше воды но ниже глубины промерзания.

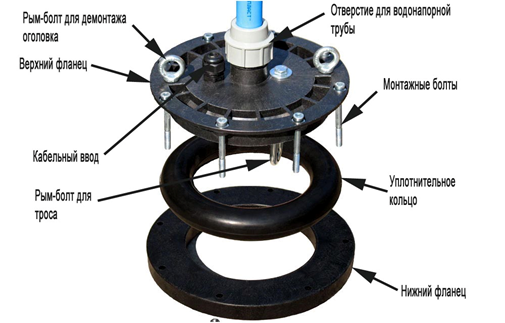

9. Оголовок для скважины выполняет 2 функции: Защита от живностей и грязи и герметизация самой скважины, что бы не обваливалась. Используется при прокладке трубы от насоса по поверхности или по *кессону.

Оголовки бывают пластиковые и металлические. Подбираются по диаметру обсадной трубы (самой скважины) и по диаметру пнд трубы. Для удобства на оголовке есть крепление для страховочного троса и проходное герметичное отверстие для кабеля погружного насоса.

По способу установки оголовки бывают обжимные (пластиковые и металлические) и под сварку (только металл)

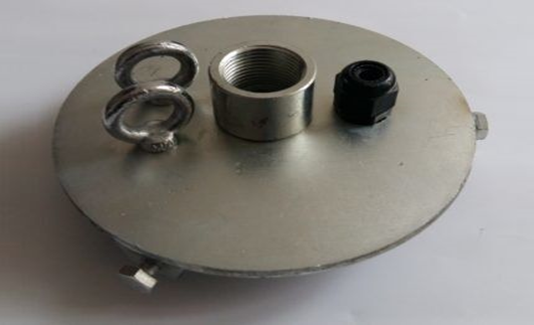

*Под сварку оголовки используется в случае, когда обсадная труба сделана из метала. Являются антивандальными (не своруют насос). Ссылка на оголовки

 10. Греющий кабель необходим зимой, если планируется круглогодичная работа скважины и труба проложена на поверхности земли. Подробности по греющим в статье выбор греющего кабеля.

11. Пятиходовой распределитель используется в системе частного водоснабжения для подачи холодной воды. Используют с гидроакомулятором, реле давления, реле сухого хода, манометром. Врезается в систему после фильтра грубой отчистки. Код товара

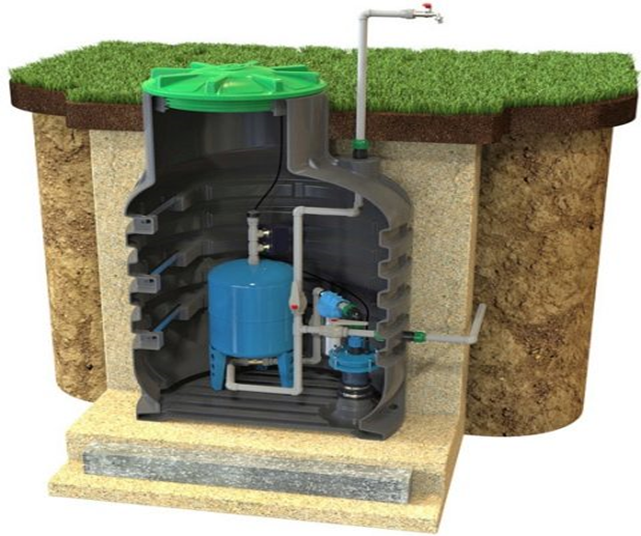

* Кессон (Приямок) В общих чертах он представляет собой заглублённую в землю герметичную камеру, расположенную вокруг верхнего окончания обсадной колонны.

Основные его задачи:

• Защищать скважину и ее верхушку от любых осадков и всевозможной грязи и мусора.
• Не допускать вымывания устья грунтовыми или сточными водами. Они могут проникать вниз по обсадной трубе снаружи и попадать в источник, превращая его в непригодный для употребления. Это может быть опасно для жизни.
• Обеспечить максимальную теплоизоляцию. Так получится избежать промерзания из-за холодов.
• Выполнять функции удобной платформы, через которую можно опускать и доставать насосное оборудование сквозь верхний люк.
•
• Сегодня наиболее часто используемыми материалами для строительства кессонов являются:

• Монолитный железобетон.
• Готовые бетонные конструкционные элементы (кольца).
• Кирпич и схожие кладочные материалы (шлакоблоки, газобетон).
• Пластик (для готовых заводских кессонных камер).
• Металл.
