Виды реле для насосов. Настройка реле. Принцип работы
Система с реле и гидроаккумулятором
1.Скважинный, колодезный или поверхностный насос нагнетает, установленное на реле давления, верхнее значение.
2.Когда достигается верхняя отметка, происходит срабатывание реле давления, насос отключается размыканием контактов электропитания
3. При разборе воды в гидроаккумуляторе, сжатый воздух вытесняет воду из мембраны, которая подается потребителю.
4. При уменьшении обьема воды в баке, понижается и давление.
5.При уменьшении объема воды в баке, повышается и давление
6. Если снижается давление воды в гидроаккумуляторе, реле достигает нижнего показателя и включает насос, замыкая контакты электропитания. Действия повторяются по кругу, их можно отследить и отрегулировать по показаниям манометра
Виды реле давления:

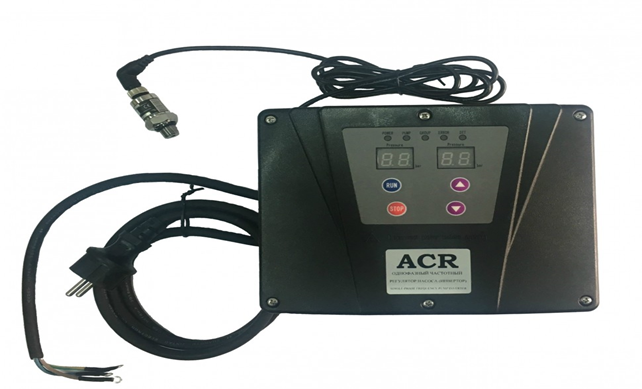

1.Частотный преобразователь (код товара 4572) современная замена реле давления и сухого хода. Два в одном. Дорогостоящий прибор, но приобретая его вы экономите на 4х товарах. (объёмный гидроакумулятор не требуется, а манометр, реле сухого и реле давления уже встроены)
Частотный преобразователь самостоятельно занижает мощность насоса подключается к нему напрямую управляет им. В отличии от обычного реле плавно запускает насос и выдаёт стабильное напряжение за счет чего не требуется объёмный гидроакумулятор достаточно на 5 литров или гаситель ударов. Работает с напряжением от 160 до 260 W.
А также помогает снизить нагрузку на двигатель насоса, продлить время его эксплуатации и уменьшить использование электричества.
2. Реле давления РМ-5 и РС-9 (код 7351 и 9753)
РС-9 поставляется с накидной гайкой и прокладкой. Заводские настройки включения и отключения 1,5- 2,8.

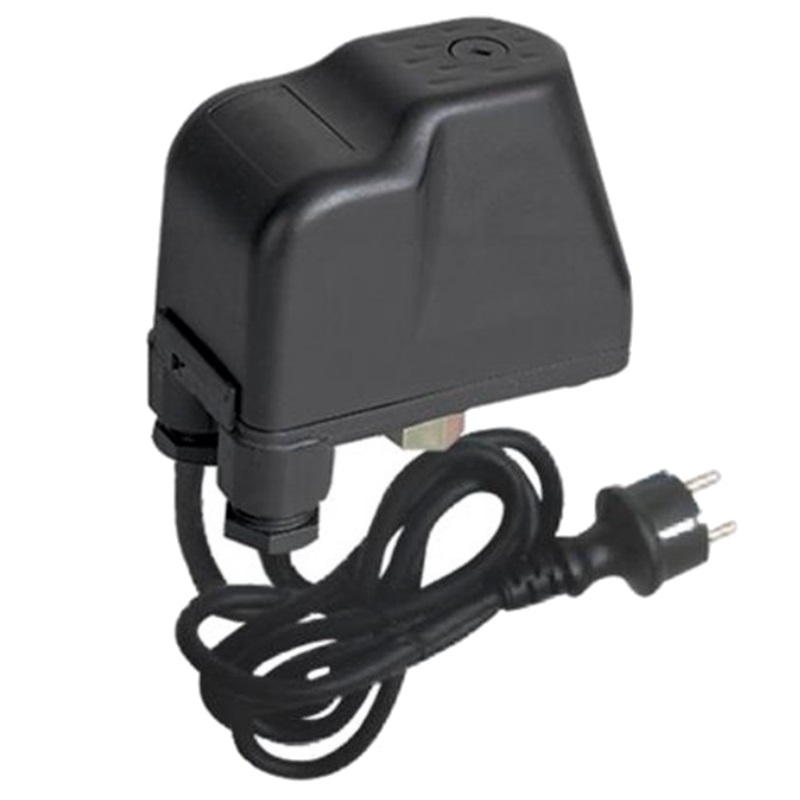

3. Реле давления Stout (код 3998 и 8695) Италия
Самые простые реле давления производства Италия.
Представлены в двух диапазонах – одно 1-5 Бар (заводские настройки включения и отключения 1,4 – 2,8) и 3-12 Бар (заводские настройки включения и отключения 5 – 7 Бар)
4. Реле давления электро-механическое (стрелочное) (код 8230)
Желтая стрелка – давление включения насоса, красная – отключения, черная – текущее давление в системе.
После включения реле в течении 30 секунд выключит насос, если отсутствует давление.
5. Реле давления электронное (код 8231)
Управление:
- кнопка старт/стоп ● - используется для входа в меню, сохранения введенных параметров, для первого пуска, для запуска при аварийных случаях остановки.
- кнопка выбор ◙ - вход в меню настроек, сохранения изменения и перехода на следующий пункт
- кнопка ▼ – обнуление показаний датчика давления, изменение значений в меньшую сторону
- кнопка ▲ – сброс настроек до заводских, изменение настроек в большую сторону
6. Реле Акваробот «Турби» (код 6257)
Предназначен для автоматического управления включением и выключением насосов, как поверхностных, так и погружных (можно даже для вибрационных) мощностью до 1,5 кВт. Также может быть использовано как реле сухого хода. Автоматически включает насос при потоке воды, с 15 секундной задержкой выключает насос при прекращении потока воды. Выключает насос при падении напряжения до 170 В и включает при стабилизации напряжения. Используется при макс температуре воды +35°
7. Реле Акваробот «Турби М-1» (код 6259)
Предназначен для автоматического управления по потоку и минимальному давлению включением и выключением однофазных поверхностных и погружных (в том числе вибрационных) насосов мощностью до 1,5 кВт, также может использоваться как реле сухого хода и других аварийных ситуациях (падение напряжения, прорыв и т.д.).
Автоматически включает насос при скорости потока более 2 л/мин и выключает при скорости менее 2 л/мин с задержкой в 30 секунд. При наличии небольших утечек в системе водоснабжения, при падении давления до минимально заданного, устройство включает насос на 30 секунд восстанавливая давление в системе.
8. Реле Акваробот «Турби М-2» (1,5 – 3 Бар) (6260) И Реле Акваробот «Турби М-2» (2,5 – 4 Бар) (код 6531)
Поддерживают в системе водоснабжения, заданные датчиком давления пороги. (отличие от выше перечисленных вариантов «Турби» изменить заводские настройки нет возможности)
Если по каким-то причинам насос не создает максимально заданное давление, то Акваробот выключит насос с задержкой 30 секунд при скорости потока менее 2 л/мин.
Между собой Турби М-2» отличаются только давлением срабатывания минимальными и максимальными значениями. (заводскими настройками)
Настройка реле давления и гидроаккумулятора
Одним из самых классических аппаратов является модификация РМ-5. С завода он идет с настройками 1,4 атм и 2,8 атм. Для установки дома этого обычно хватает.

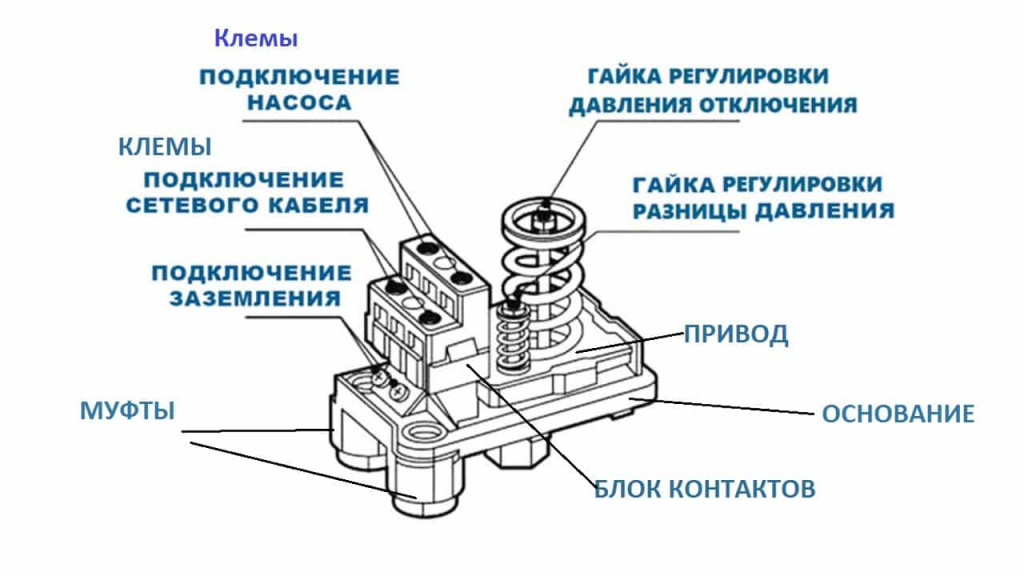

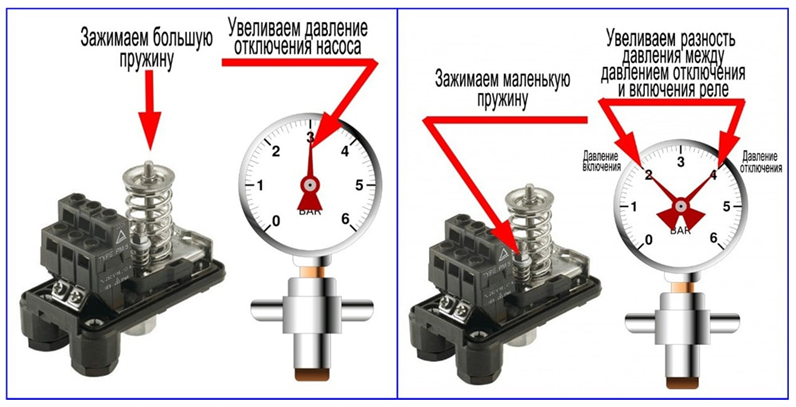

Регулировка давления происходит за счет двух пружин. Пружины внутри реале изготовлены с разной толщиной и высотой. Большая предназначена для регулирования верхнего и нижнего пределов (давление при котором насос должен включится). При настройке обязательно используется манометр для отслеживания значений, а маленькая пружина – для изменения дельты. Менять эти параметры можно, подкручивая гайки у основания (давление возрастает), или откручивая – оно становится ниже. Если вы делать это руками и без измерительных приборов, то обычно один полный оборот равен около 0,7 атм.
Давление воздуха в гидроаккумуляторе должно быть на 0,2 атм меньше чем давление включения насоса. Воздух накачивается на пустом баке. Итог: на каждую пружину настраивается разное значение. Пружины внутри реле созданы так чтобы различать силу давления.
Настройка реле сухого хода. (код 8018)
Датчик сухого хода применяется в автономных системах водоснабжения для автоматического выключения поверхностных, скважинных насосов, насосных станций при отсутствии воды в системе.
– Это устройство выполнят защиту насоса от работы в холостую (без воды в скважине) внешне схожее с реле давления. НО выполняет функцию выключения насоса при падении давления. Рекомендуемые настойки 0,4 бара.
Реле сухого хода должно быть установлено после насоса и реле давления.

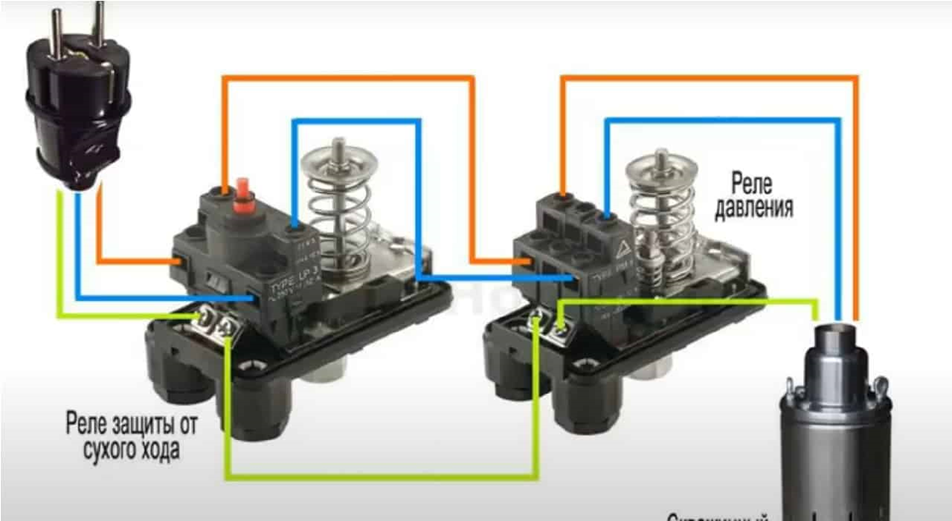

Электрическое подключение: Сначала реле сухого хода потом реле давление потом насос.
При самом первом запуске автоматики на реле сухого хода нужно держать кнопку до появления воды в системе (до 1 атмосферы)
Типичной ошибкой в настройке реле сухого хода – это ситуация, когда диаметр водоразбора, соответствует диаметру подачи воды от насоса, тогда реле будет постоянно выключаться, потому что давление в этом случае стремится к нулю.
